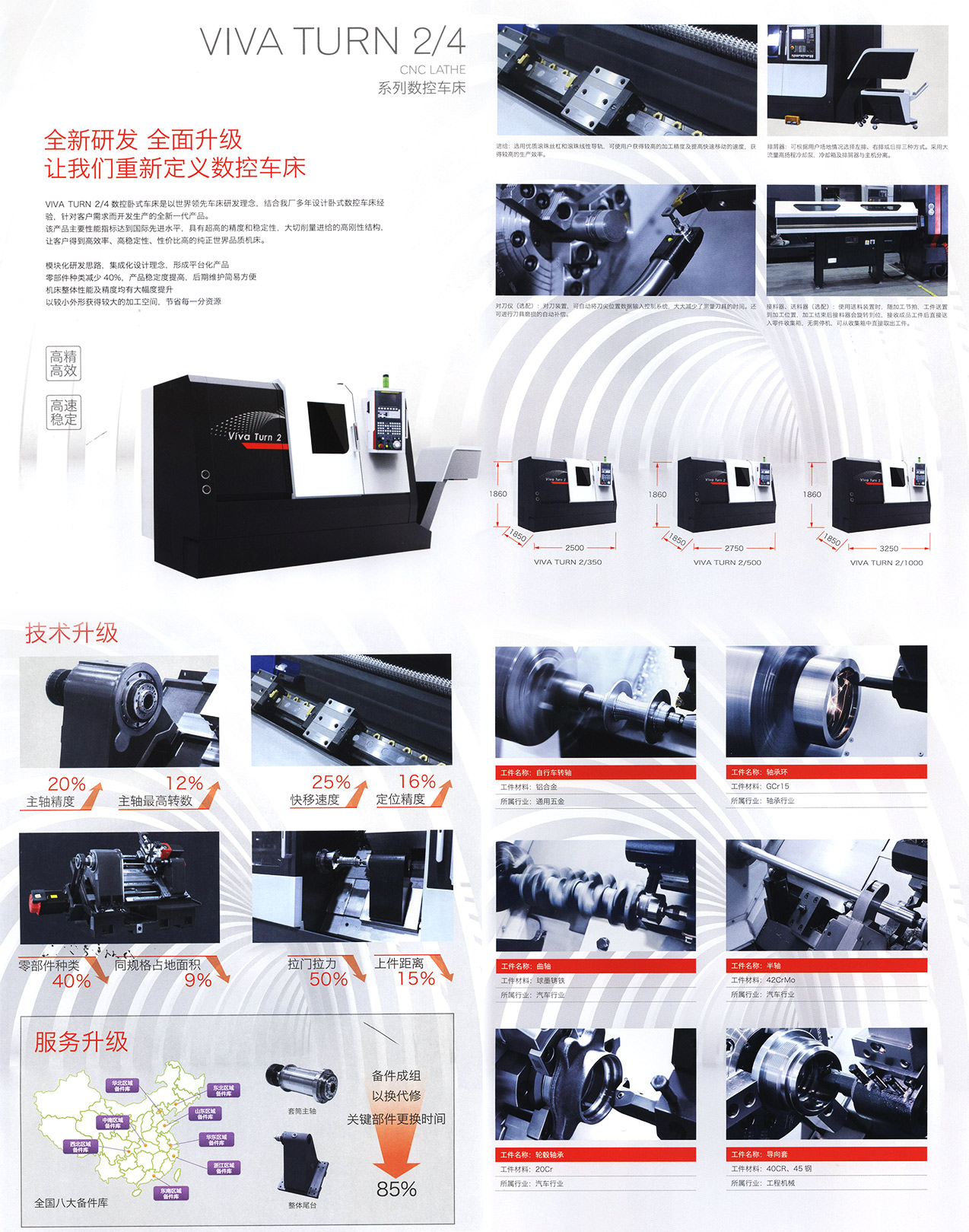

T2系列技術參數
項目 |
單位 |
T2C系列 |
T2S系列 |
|||
T2C |
T2Cm |
T2S |
T2Sm |
|||
床身最大回轉直徑 |
mm |
560 |
560 |
560 |
560 |
|
最大車削長度 |
mm |
350/500/1000 |
500 |
340/490/990 |
490 |
|
最大車削直徑 |
mm |
280 |
280 |
280 |
280 |
|
床鞍上最大回轉直徑 |
mm |
360 |
360 |
360 |
360 |
|
主軸頭型式 |
|
A2-6 |
A2-6 |
A2-6 |
A2-6 |
|
主軸孔直徑 |
mm |
65 |
65 |
80 |
80 |
|
最大通過棒料直徑 |
mm |
50 |
50 |
66 |
66 |
|
主軸轉速范圍 |
r/min |
30-4500 |
30-4500 |
30-4000 |
30-4000 |
|
主電機輸出功率(連續15分鐘) |
kw |
11/15 |
11/15 |
15/18.5 |
15/18.5 |
|
主軸最大輸出扭矩(15分鐘) |
N*m |
235 |
235 |
290 |
290 |
|
卡盤直徑 |
inch |
8" |
8" |
10" |
10" |
|
X/Z軸快移速度 |
m/min |
30 |
30 |
30 |
30 |
|
X軸行程 |
mm |
200 |
200 |
200 |
200 |
|
Z軸行程 |
mm |
410/560/1060 |
560 |
410/560/1060 |
560 |
|
尾座體行程 |
mm |
-/450/950 |
450 |
-/450/950 |
450 |
|
刀具尺寸 |
mm |
25×25/Φ32 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
加工精度 |
|
IT6 |
IT6 |
IT6 |
IT6 |
|
定位精度 |
X軸 |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
Z軸 |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
|
C軸 |
mm |
- |
40" |
- |
40" |
|
重復定位精度 |
X軸 |
mm |
0.004 |
0.004 |
0.004 |
0.004 |
Z軸 |
mm |
0.005 |
0.005 |
0.005 |
0.005 |
|
C軸 |
mm |
- |
28" |
- |
28" |
|
最大承重 |
盤類/軸類 |
Kg |
200/500 |
200/500 |
200/600 |
200/600 |
機床重量 |
主機 |
Kg |
3500 |
- |
3700 |
- |
4000 |
4000 |
4200 |
4200 |
|||
4800 |
- |
5000 |
- |
|||
中心高(距床身底面) |
mm |
1050 |
1050 |
1050 |
1050 |
|
機床外形 |
長×寬×高 |
mm |
2500×1860×1850 |
- |
2500×1860×1850 |
- |
2750×1860×1850 |
2750×1860×1850 |
2750×1860×1850 |
2750×1860×1850 |
|||
3250×1860×1850 |
- |
3250×1860×1850 |
- |
標準,選配 注”-”為沒有 , “●”標配,“○’選配
|
|
T2C適用型(僅350規格) |
T2C技術型 |
T2C領先型(僅350規格) |
T2S技術型 |
T2S領先型(無350規格) |
伺服系統 |
FANUC Oi-Mate系統 |
● |
● |
- |
● |
- |
FANUC Oi-TD系統 |
- |
- |
● |
- |
● |
|
卡特系統 |
中實卡盤 |
● |
- |
- |
- |
- |
中空卡盤 |
- |
● |
● |
● |
● |
|
尾臺 |
- |
●(350規格無) |
● |
●(350規格無) |
● |
|
進給系統 |
套筒式主軸 |
● |
● |
● |
● |
● |
編碼器 |
● |
● |
● |
● |
● |
|
進口軸承 |
● |
● |
● |
● |
● |
|
臺灣絲杠 |
● |
● |
- |
● |
- |
|
臺灣導軌 |
● |
● |
- |
● |
- |
|
進口絲杠 |
- |
- |
● |
- |
● |
|
進口導軌 |
- |
- |
● |
- |
● |
|
加工系統 |
八工位刀架 |
● |
● |
● |
● |
● |
動力刀架 |
- |
○ |
○ |
○ |
○ |
|
輔助加工系統 |
水箱 |
● |
● |
● |
● |
● |
排屑器 |
- |
● |
● |
● |
● |
|
液壓潤滑系統 |
● |
● |
● |
● |
● |
|
自動化系統 |
送料器 |
○ |
○ |
○ |
○ |
○ |
接料器 |
○ |
○ |
○ |
○ |
○ |
|
對刀儀 |
○ |
○ |
○ |
○ |
○ |
|
安全系統 |
腳踏開關 |
● |
● |
● |
● |
● |
報警燈 |
● |
● |
● |
● |
● |
|
拉門安全鎖 |
● |
● |
● |
● |
● |
T4系列技術參數
項目 |
單位 |
T4C系列 |
T4S系列 |
|||
T4C |
T4Cm |
T4S |
T4Sm |
|||
床身最大回轉直徑 |
mm |
720 |
720 |
720 |
720 |
|
最大車削長度 |
mm |
500/1000 |
500/1000 |
490/990 |
490/990 |
|
最大車削直徑 |
mm |
500 |
501 |
502 |
503 |
|
床鞍上最大回轉直徑 |
mm |
550 |
551 |
552 |
553 |
|
主軸頭型式 |
|
A2-8 |
A2-8 |
A2-11 |
A2-11 |
|
主軸孔直徑 |
mm |
80 |
80 |
104 |
104 |
|
最大通過棒料直徑 |
mm |
65 |
65 |
85 |
85 |
|
主軸轉速范圍 |
r/min |
30-3000 |
30-3000 |
30-3000 |
30-3000 |
|
主電機輸出功率(連續15分鐘) |
kw |
22/30 |
22/30 |
22/30 |
22/30 |
|
主軸最大輸出扭矩(15分鐘) |
N*m |
760 |
760 |
760 |
760 |
|
卡盤直徑 |
inch |
10" |
10" |
12" |
12" |
|
X/Z軸快移速度 |
m/min |
30/30 |
30/30 |
30/30 |
30/30 |
|
X軸行程 |
mm |
280 |
280 |
280 |
280 |
|
Z軸行程 |
mm |
570/1070 |
570/1070 |
570/1070 |
570/1070 |
|
尾座體行程 |
mm |
350/850 |
350/850 |
350/850 |
350/850 |
|
刀具尺寸 |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
加工精度 |
|
IT6 |
IT6 |
IT6 |
IT6 |
|
定位精度 |
X軸 |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
Z軸 |
mm |
0.015 |
0.015 |
0.015 |
0.015 |
|
C軸 |
mm |
- |
48" |
- |
48" |
|
重復定位精度 |
X軸 |
mm |
0.005 |
0.005 |
0.005 |
0.005 |
Z軸 |
mm |
0.007 |
0.007 |
0.007 |
0.007 |
|
C軸 |
mm |
- |
24" |
- |
24" |
|
最大承重 |
盤類/軸類 |
Kg |
200/600 |
200/600 |
200/800 |
200/800 |
機床重量 |
主機 |
Kg |
5500 |
5500 |
5500 |
5500 |
7500 |
7500 |
7500 |
7500 |
|||
|
|
|
|
|||
中心高(距床身底面) |
mm |
1043.5 |
1043.5 |
1043.5 |
1043.5 |
|
機床外形 |
長×寬×高 |
mm |
3570×2140×2150 |
3570×2140×2150 |
3570×2140×2150 |
3570×2140×2150 |
4170×2140×2150 |
4170×2140×2150 |
4170×2140×2150 |
4170×2140×2150 |
標準,選配????????????????????????????????????????????????????????????????? 注”-”為沒有 , “●”標配,“○’選配
|
|
T4C技術型 |
T4C領先型 |
T4S領先型 |
伺服系統 |
FANUC Oi-Mate系統 |
● |
- |
- |
FANUC Oi-TD系統 |
- |
● |
● |
|
卡特系統 |
中實卡盤 |
● |
● |
● |
中空卡盤 |
- |
- |
- |
|
尾臺 |
● |
● |
● |
|
進給系統 |
套筒式主軸 |
● |
● |
● |
編碼器 |
● |
● |
● |
|
進口軸承 |
● |
● |
● |
|
臺灣絲杠 |
● |
- |
- |
|
臺灣導軌 |
● |
- |
- |
|
進口絲杠 |
- |
● |
● |
|
進口導軌 |
- |
● |
● |
|
加工系統 |
十二工位刀架 |
● |
● |
● |
動力刀架 |
- |
○ |
○ |
|
輔助加工系統 |
水箱 |
● |
● |
● |
排屑器 |
● |
● |
● |
|
液壓潤滑系統 |
● |
● |
● |
|
自動化系統 |
送料器 |
○ |
○ |
○ |
接料器 |
○ |
○ |
○ |
|
對刀儀 |
○ |
○ |
○ |
|
安全系統 |
腳踏開關 |
● |
● |
● |
報警燈 |
● |
● |
● |
|
拉門安全鎖 |
● |
● |
● |
???????????????????????????????
